Charnière pour cadre de façade avec fermeture automatique HETTICH
Charnière pour cadre de façade avec fermeture automatique HETTICH
Description détaillée
| Schémas PDF
- Avec fermeture automatique
- Pour porte épaisseur mini 13 mm
- Livré avec embase
6,00 € TTC l'unité
Quantité
Réf : 9 072 548
Ajouter au panier
(photo non contractuelle )
Imprimer
| Référence | Dispo. | Prix TTC | UV | Unité de Vente | Qté | |
|---|---|---|---|---|---|---|
|
| En stock | 6,00 € | l'unité |
Ref. 9 072 548
En stock
6,00 €
l'unité

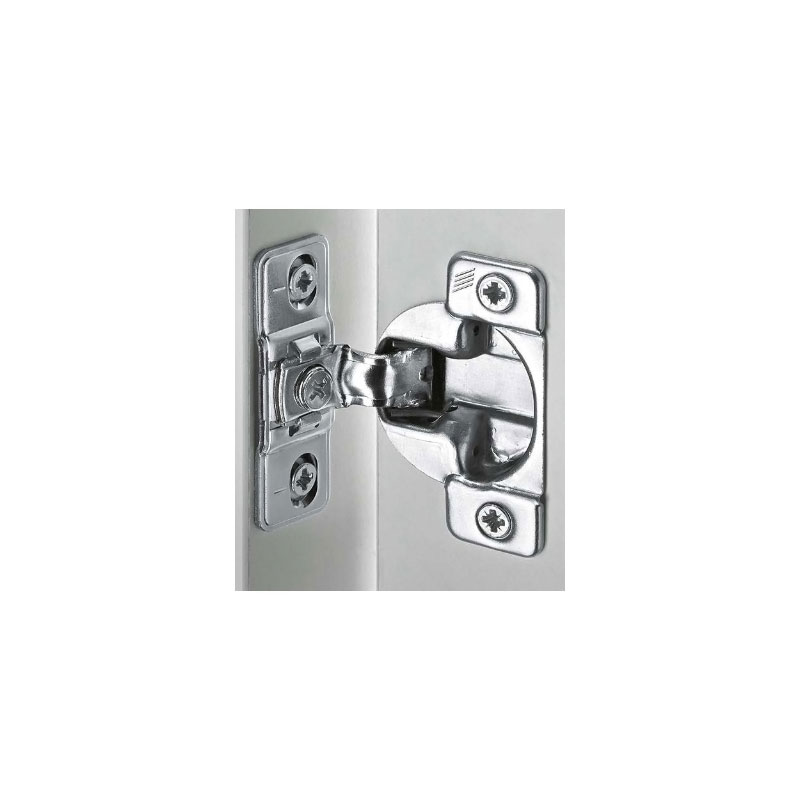

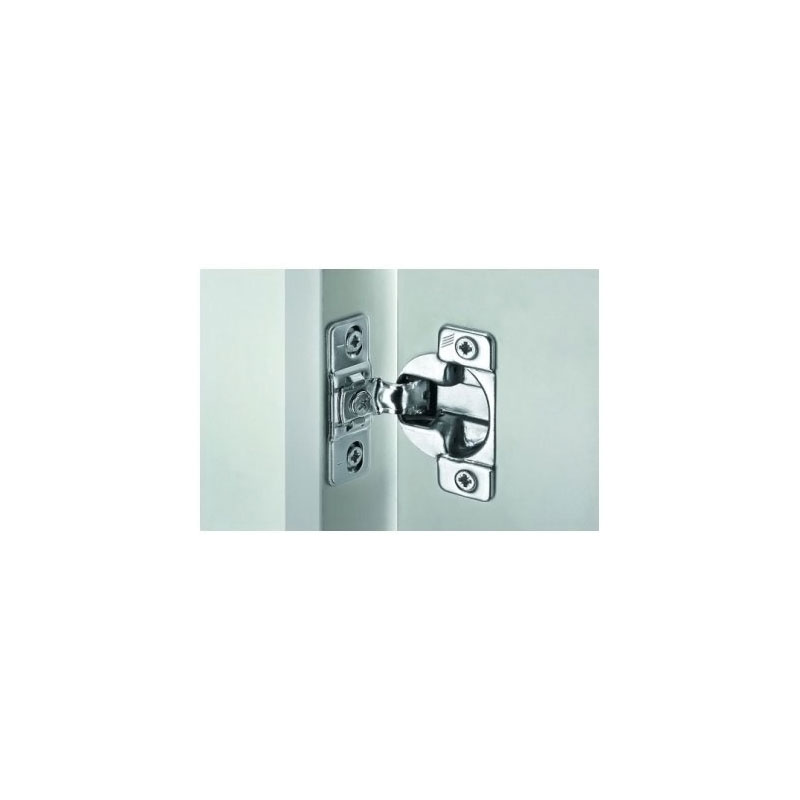

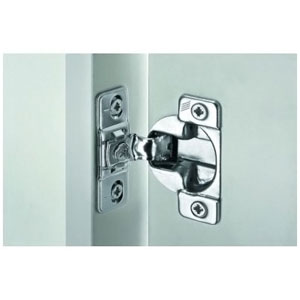

Charnière pour cadre de façade avec fermeture automatique de marque HETTICH
- Charnière de cadre Optimat Plus 4 FM
- Utilisable pour toutes les largeurs de cadre
- Classement qualitatif selon la norme EN 15570, niveau 1

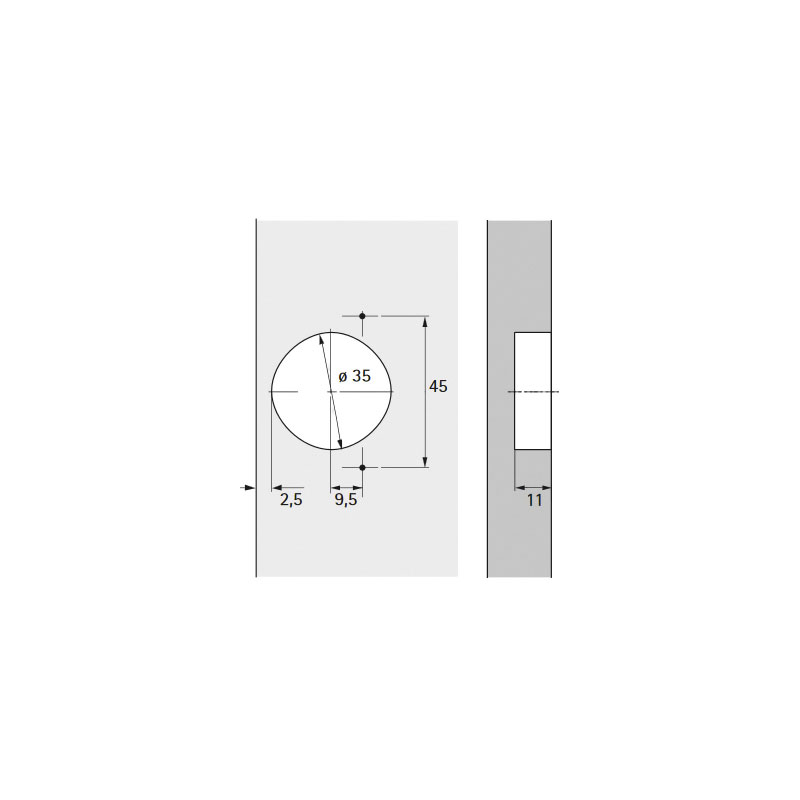

- Diamètre du boîtier : 35 mm
- Profondeur du boîtier : 11 mm

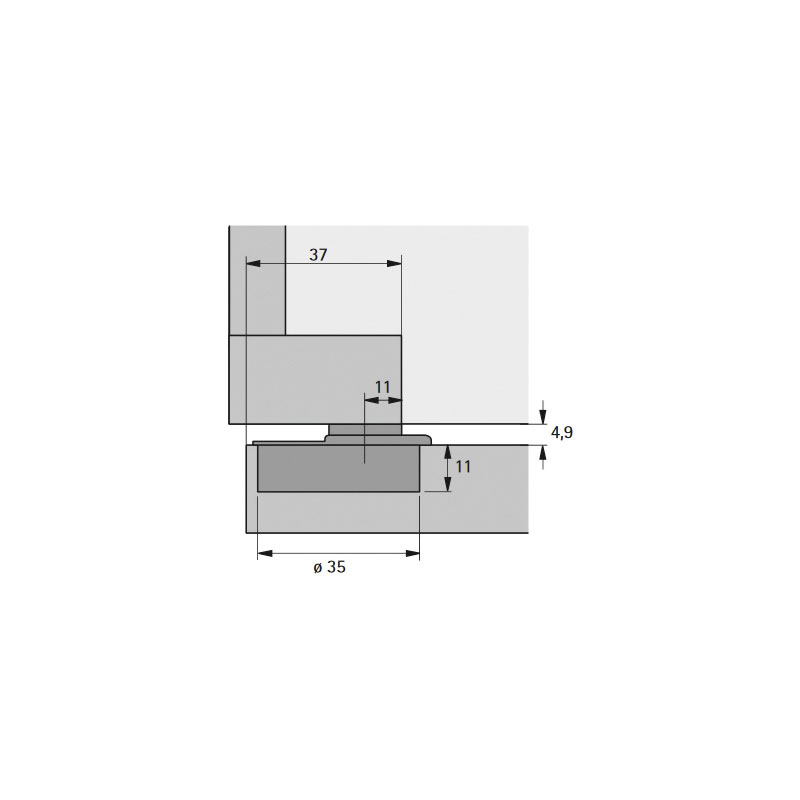

- Recouvrement de porte mini : 37 mm (bras de charnière à fleur avec le chant du cadre)
- Distance du boîtier : 2,5 mm
- Réglage du recouvrement : + 1,5 mm / - 1,5 mm
- Réglage en hauteur : + 2 mm / - 2 mm
Documents à télécharger
Caractéristiques articles 2D/3D (DWG/DXF)
Pour la référence 9 072 548 :
Caractéristiques articles 2D/3D (DWG/DXF)Caractéristiques :
| Décor | Nickelé |
| Diametre boîtier | 35 mm |
| Matériau | Acier |
| Ouverture | 110° |
| Profondeur boîtier | 11 mm |
| Unité de vente | l'unité |
